CAD中Wipeout遮罩工具的高效使用方法

CAD遮罩wipeout工具的使用方法

CAD（计算机辅助设计）作为工程设计和绘图领域的必备工具，具备许多高效的功能和命令，其中wipeout遮罩工具虽然在日常应用中不太常见，但在专业设计和制图公司中却是不可或缺的一部分。wipeout工具的主要功能是使用指定的图形形状来遮罩住其他图形，从而保持设计的整洁和美观，同时也便于后续的修改。接下来，我们将详细介绍CAD遮罩wipeout工具的使用方法。

一、准备工作

1. 设备和软件：

一台电脑，操作系统可以是Windows系列（如Windows 10专业版）。

CAD软件，可以是AutoCAD、风云CAD编辑器、CorelCAD或solidworks等。

2. 绘图环境：

打开CAD软件，进入编辑页面。

绘制两个图形，一个作为遮罩图形，另一个作为被遮罩图形。例如，绘制一个矩形和一个圆形，准备使用矩形遮罩圆形。

二、基本步骤

1. 选择遮罩图形：

在绘图区域选择要用作遮罩的图形。在本例中，选择矩形。

2. 输入wipeout命令：

在命令行输入“wipeout”，然后回车。

3. 确定遮罩图形：

再次点击回车，确认开始选择的遮罩图形（矩形）。

4. 删除遮罩图形轮廓：

系统会提示是否删除这个图形，选择“是”。此时，遮罩图形会形成一个透明的遮罩面，而原来的图形轮廓会被删除。

5. 调整遮罩位置：

将遮罩图形（此时为透明遮罩面）移动到被遮罩图形（圆形）的位置，此时可以看到矩形遮住了圆形。

三、详细操作示例

示例一：使用矩形遮罩圆形

1. 绘制图形：

打开CAD软件，新建文件。

使用绘图工具绘制一个矩形和一个圆形。

2. 选择遮罩图形：

选择矩形作为遮罩图形。

3. 输入命令：

在命令行输入“wipeout”，然后回车。

4. 确认遮罩：

再次点击回车，确认矩形作为遮罩图形。

5. 删除轮廓：

系统提示是否删除遮罩图形的轮廓，选择“是”。

6. 调整位置：

将矩形移动到圆形上方，此时可以看到圆形被矩形遮住。

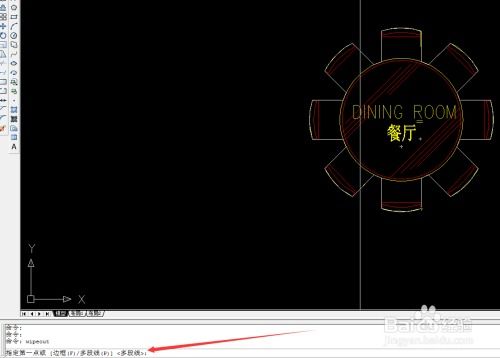

示例二：使用多边形遮罩复杂图形

1. 绘制图形：

绘制一个复杂图形（如家具图块）和一个多边形（如矩形或三角形）。

2. 构造遮罩面：

使用“PL”命令绘制多边形（如矩形）的轮廓，确保其闭合。

3. 输入命令：

输入“wipeout”命令，然后回车。

4. 确认遮罩：

按照提示重新绘制一遍多边形，以确认遮罩面。

5. 删除轮廓：

系统提示是否删除多边形轮廓，选择“是”。

6. 调整显示顺序：

如果遮罩图形覆盖了需要显示的图形，可以使用“DR”命令调整显示顺序，将被遮盖的图形置于最前。

示例三：在solidworks中使用wipeout

1. 打开图形：

在solidworks中打开一个CAD图形。

2. 重新填充图形：

如果原图形在移动图块时破坏了填充图案，需要重新填充一个完整的图形。

3. 描边：

使用多段线绘制需要遮罩的图形轮廓，确保轮廓闭合。

4. 输入命令：

输入“wipeout”命令，并确认使用多段线。

5. 删除轮廓：

确认删除轮廓线，形成遮罩面。

6. 调整顺序：

使用“draworder”命令调整遮罩面和被遮罩图形的显示顺序，确保设计整洁。

四、注意事项

1. 闭合图形：

使用wipeout命令时，遮罩图形必须是闭合的。否则，命令将无法执行。

2. 图形次序：

如果遮罩图形遮盖了需要显示的图形，可以使用“DR”或“draworder”命令调整图形的显示顺序。

3. 适用版本：

wipeout命令适用于多种CAD版本，包括AutoCAD、风云CAD编辑器、CorelCAD等。

4. 遮罩对象：
